葉の振動
風を受けた葉の数Hzの運動。センサと信号処理を接続すれば、物理オシレーターの振動体になる。
01 / Concept
自然を録音するのではない。
自然と計算で発振する。
マイクが捉えるのは、すでに音になった自然です。RIPPLE OSCILLATORが観測するのは、その手前にある動き。風に揺れる葉、水面を走る波紋、海のうねりを、変位の時系列として読み取ります。
RIPPLE OSCILLATORは、水面、ToFセンサ、信号処理をひとつの物理–計算オシレーター（以下、物理オシレーター）として構成します。水面が振動を生み、ToFが一点の変位を波形へ変え、プロセッサが2秒の観測窓を短い音源グレインへ変換する。自然と計算機が協働して音源を生成する仕組みです。
HERCULES A / RADIO GALAXY
不可視の電波を色へ写し替えた天体画像。観測不能な領域を人間の感覚へ写像するという方法を、水面と聴覚のあいだに展開する。Credit: NASA, ESA, S. Baum, C. O'Dea, R. Perley, W. Cotton and the Hubble Heritage Team.
REFERENCE / RADIO ASTRONOMY
電磁場の観測
RADIO BAND / 10⁶ — 10¹¹ Hz
TRANSDUCTION / A
スペクトル写像
＋ 擬似カラー割り当て
＋ 擬似カラー割り当て
観測データ → 可視表現
OUTPUT / VISION
可視領域への写像
VISIBLE FIELD / spatial image
SUBJECT / WATER SURFACE
表面変位の観測
MOTION BAND / 0.5 — 30 Hz
TRANSDUCTION / B
波形整形
＋ 時間軸・ピッチ変換
＋ 時間軸・ピッチ変換
表面変位 → 音源グレイン
OUTPUT / SOURCE GRAIN
音源グレインへの写像
PCM GRAIN / 16 kHz · 16-bit mono
PHYSICAL–COMPUTATIONAL OSCILLATOR / phenomenon + sensing + computation
MEASUREMENT ≠ RECORDING ≠ SIMULATION
02 / Source
物理オシレーターは、
自然の振動から始まる。
水面の波紋
一滴から生まれ、干渉し、減衰する変位。本研究ではこの時間構造から音源グレインを生成する。
海のうねり
数秒から十数秒周期で動く大きな系も、観測と変換を組み合わせれば固有の発振系になり得る。
03 / Physical oscillator
水面・ToF・プロセッサを、
ひとつの発振系に。
振動体である水面、単一点の変位を読むToFセンサ、波形を可聴化するプロセッサ。この三者を統合した系全体を、RIPPLE OSCILLATORでは「物理–計算オシレーター」と呼びます。
雫の着水を検出すると、プリロールを含む2秒間を切り出し、時間圧縮とフェーズボコーダで16kHz・16-bit PCMへ変換します。その短い出力単位が、シンセサイザへ供給する音源グレインです。
CONVENTIONAL SYNTH / GENERATED SOURCE
内蔵オシレーター
SINE / SAW / SQUARE / NOISE
PHYSICAL–COMPUTATIONAL OSCILLATOR
水面＋ToF＋プロセッサ
PHENOMENON → MEASUREMENT → GRAIN
Oscillate
雫が水面を励起し、干渉しながら減衰する物理的な振動を生む。
Sense
ToFセンサが水面上の一点を測距し、2秒間の変位波形を取得。
Render
時間圧縮とピッチ変換により、変位波形からPCMグレインを生成。
Perform
UDPでTab5へ送り、ボイス別ADSRとエフェクトを加えて演奏。
物理オシレーターの観測面。
M5StickS3の画面に描かれる緑の線は、実測された水面変位です。赤はグレインの記録中、緑は生成したグレインの発音中。水面、観測、変換が一つの音源系として動作します。
04 / Signal path
音源グレインを、
シンセの信号経路へ。
LIVE DSP / MEASURED GRAIN 1
物理オシレーターのグレインを聴く
物理オシレーターが実測波形から生成したグレインを、現ファームと同じ0.2×時間圧縮・振幅依存ピッチでレンダリングしています。これらは固定し、Tab5のストリーム用Delayと音量だけをブラウザー上で操作できます。
- Observation
- GP2Y0E03 / 1kHzポーリング / 500Hz波形記録 / 赤外線・非接触
- Detection
- エンベロープ比較によるオンセット検出 / 150msプリロール / 2秒キャプチャ
- Translation
- 時間圧縮0.2倍 / 1024点フェーズボコーダ / +12〜+36半音
- Transmission
- WiFi UDP / ボイスID付き独自プロトコル / 最大4ストリーム
- Synthesis
- M5Stack Tab5 / ボイス別ADSR・ミックス / フィルター・コーラス・ディレイ・歪み・ビットクラッシャー

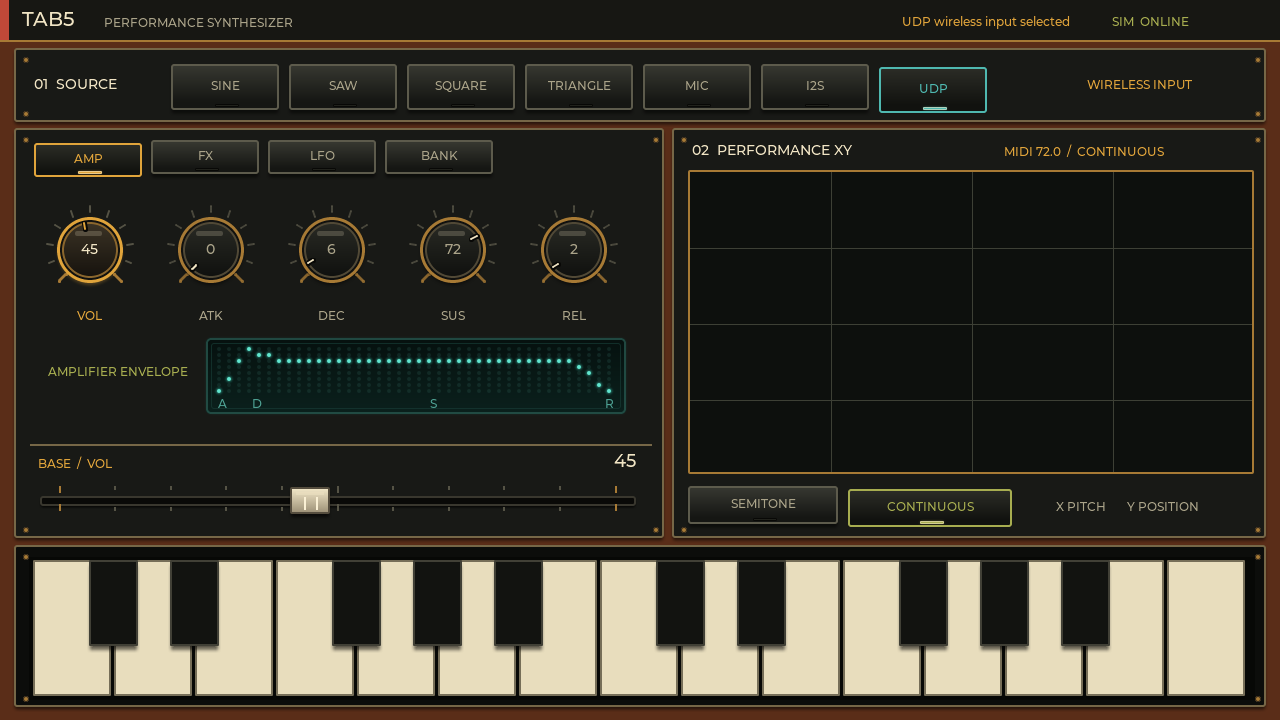

物理オシレーターを、音源回路へ接続する。
一般的なシンセサイザでは、内蔵オシレーターがサイン波・ノコギリ波・矩形波などを生成します。RIPPLE OSCILLATORでは、その音源位置へ物理–計算オシレーターが生成した短いグレインを供給します。PCMをUDPで受け取ったTab5は、最大4ボイスを個別にADSR処理してミックスし、フィルター、コーラス、ディレイ、歪み、ビットクラッシャーを適用します。これは自然音の録音や模倣ではなく、物理現象を含む発振系によるデジタル音源です。
05 / Beyond water
水面は、
始まりにすぎない。
葉の揺れ、旗のはためき、海のうねり。変位として観測できる現象なら、センサと信号処理を組み合わせて物理–計算オシレーターを構成できます。自然をデジタル空間へ複製するのではなく、自然と計算機がひとつの発振系を共有する。その系が生むグレインから、まだ存在しない音を立ち上げます。
